Kup­fer und Aluminium

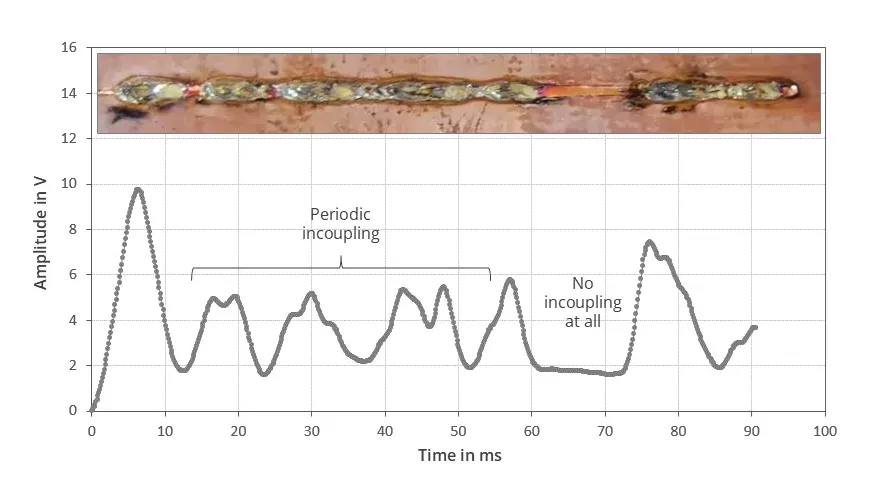

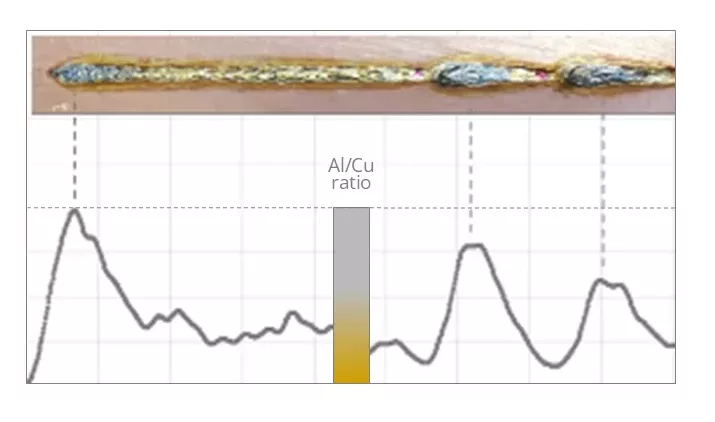

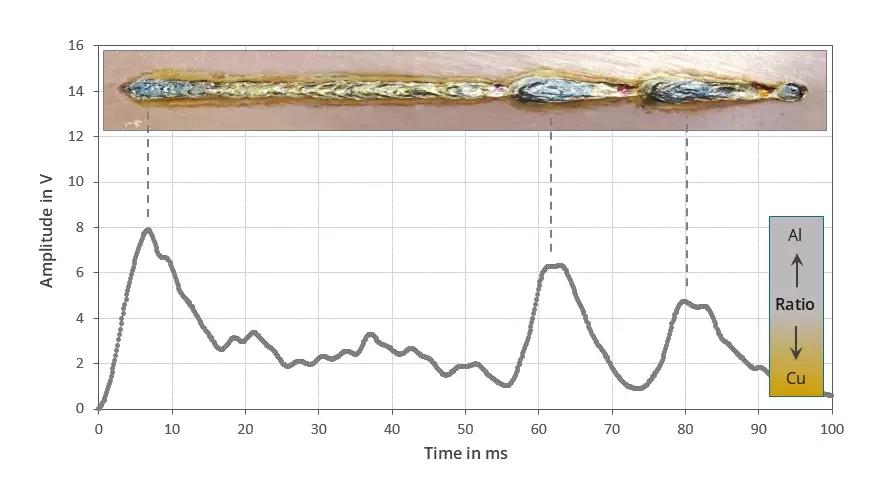

Beim Fügen artun­glei­cher Werk­stof­fe wie Alu­mi­ni­um mit Kup­fer kommt es ganz beson­ders auf eine gute Pro­zess­füh­rung an. Durch­mi­schen sich die bei­den Werk­stof­fe zu sehr, kommt es zur Bil­dung inter­me­tal­li­scher Pha­sen, die sehr sprö­de und daher uner­wünscht sind. Bei zu gerin­ger Ein­schweiß­tie­fe reicht der Anbin­dungs­quer­schnitt nicht mehr aus, um die gewünsch­te Fes­tig­keit zu errei­chen. Daher haben wir in die­sem Anwen­dungs­bei­spiel einen Ansatz gefun­den, die Durch­mi­schung der Werk­stof­fe beim Schwei­ßen indi­rekt fest­zu­stel­len. Das Bild zeigt die Drauf­sicht auf die Naht. Man erkennt deut­lich, dass die dar­un­ter­lie­gen­de Kur­ve unse­res Mess­si­gnals mit den Alu­mi­ni­um­an­tei­len an der Schweiß­nah­to­ber­sei­te korreliert.
